Lopullinen IBO-ankkureiden opas: edut, tekniset tiedot ja sovellukset
Osa 1: Mikä on IBO-ankkuri?
IBOtarkoittaa Injektions-Bohr-Anker (saksa sanoista Injektion Boring Anchor). Se on tehokas-ankkurointijärjestelmä, joka yhdistää porauksen, injektoinnin ja ankkuroinnin yhdeksi toimenpiteeksi.
Toisin kuin perinteiset ankkurit, jotka vaativat{0}}esiporatun reiän ja kotelon löysässä maaperässä, IBO-ankkurit käyttävätontto terästankosekä poratangona että lopullisena vahvistuselementtinä.
Ydinkomponentit:
Ontto palkki:Teräsputki jatkuvilla ulkokierteillä.
Uhriporanterä:Kiinnitetty etuosaan, valittu geologisten olosuhteiden mukaan (esim. volframikarbidi kalliolle, teräsristikärjet löysälle maaperälle).
Liitin:Käytetään useiden tankojen yhdistämiseen vaaditun syvyyden saavuttamiseksi.
Lauta ja mutteri:Käytetään kuorman siirtämiseen pintaan/rakenteeseen.
Osa 2. Kuinka IBO-järjestelmä toimii: "3-in-1" -prosessi
Ensisijainen syy IBO-ankkurin suosioon on sen virtaviivainen asennusprosessi, jota usein kutsutaan3-in-1 -menetelmä:
Poraus:Poralla varustettu ontto tanko työnnetään maahan pyörivällä-iskuporakoneella. Porauksen aikana onton keskustan läpi pumpataan huuhteluainetta (vesi tai ohut sementtilaasti) pistosten poistamiseksi.
Saumaus:Kun tavoitesyvyys on saavutettu, paksumpi sementtilaasti ruiskutetaan onton tangon läpi. Laasti tulee ulos poranterän rei'istä ja täyttää renkaan alhaalta ylöspäin.
Ankkurointi:Laasti tunkeutuu ympäröivään maaperään tai kallioon luoden vahvan sidoksen. Kun ontto tanko on kovettunut, se toimii kiristysosana antaen välittömän vahvistuksen.
Osa 3: Ensisijaiset sovellukset
IBO-ankkurin mukautuvuus tekee siitä perusvarusteen useilla maa- ja vesirakentamisen aloilla:

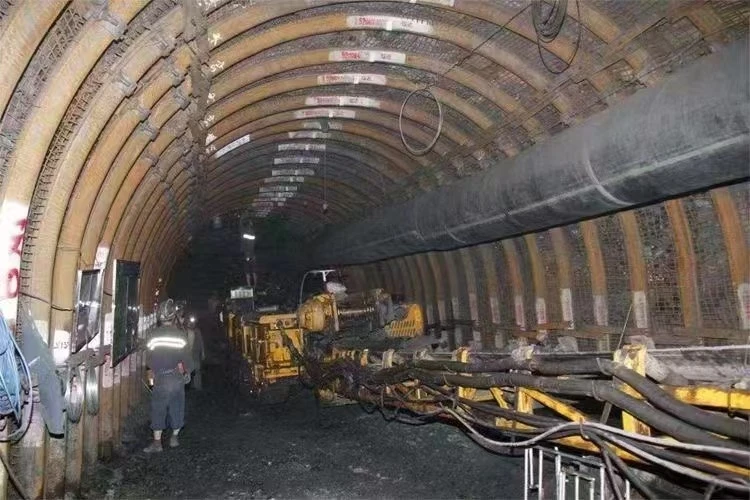

Tunnelointi:KäytetäänPipe-sateenvarjot (etualalla)tarjota esi{0}}tukea ennen louhintaa ja radiaalista kallion pultausta.
Kaltevuuden stabilointi:IhanteellinenMaaperän naulausalueilla, joilla maaperän olosuhteet ovat arvaamattomia tai joilla on taipumus romahtaa.
Perusteet:Käytetty mmMikropaaluttukemaan rakennuksen perustuksia tai tukemaan olemassa olevia painumaa olevia rakenteita.
Kaivostoiminta:Vahvistaa korkeita seiniä ja vakauttaa maanalaisia teitä.
Kaivuutuki:Sido{0}}taka-ankkurit tukiseiniin ja levypaalulaipioihin.
| Koko | OD(MM) | ID (MM) | Ultimate Load (KN) | Tuottokuorma (MM) | Paino (KG/M) |
| R25-14 | 25 | 14 | 200 | 150 | 2.3 |
| R32L-22 | 32 | 22 | 210 | 160 | 2.8 |
| R32N-21 | 32 | 21 | 280 | 230 | 2.9 |
| R32N-18.5 | 32 | 18.5 | 280 | 230 | 3.4 |
| R32S-17.5 | 32 | 17.5 | 360 | 280 | 3.5 |
| R32S-15 | 32 | 15 | 360 | 280 | 4.1 |
| R38N-21 | 38 | 21 | 500 | 400 | 4.8 |
| R38N-19 | 38 | 19 | 500 | 400 | 5.5 |
| Langan suunta | Vasen Käsi | ||||
Miksi insinöörien pitäisi valita IBO-ankkurit perinteisten massiivitankojen sijaan?
01
A. Koteloa ei tarvita
"Rohtuvassa maaperässä" (kuten hiekka, sora tai liete) aukkoja usein ennen kuin perinteinen ankkuri voidaan asettaa paikalleen. IBO-ankkurit poistavat tämän riskin, koska "poranauha" pysyy maassa vahvistuksena.
02
B. Ylivoimainen tuottavuus
Koska poraus ja asennus tapahtuvat samanaikaisesti, IBO-ankkurit voidaan asentaa2-3 kertaa nopeampikuin perinteiset menetelmät, mikä vähentää merkittävästi työvoimakustannuksia ja projektin aikatauluja.
03
C. Enhanced Bond Strength
Onton tangon jatkuva kierreprofiili tarjoaa erinomaisen mekaanisen sidoksen laastiin. Lisäksi porauksen aikana suoritettava paine{1}}injektointiprosessi auttaa tiivistämään porausreiän seinämää ja parantamaan pinnan kitkaa.
04
D. Monipuolisuus ahtaissa tiloissa
IBO-järjestelmät voidaan asentaa käyttämällä suhteellisen pieniä, siirrettäviä porauslaitteita, joten ne sopivat ihanteellisesti tunnelointiin, kellarin jälkiasennuksiin ja kohteisiin, joissa on rajoitettu ylätila.
FAQ
K: Mitä kansainvälisiä standardeja itse{0}}porautuvat ankkuripultit noudattavat?
V: SDA-järjestelmämme (mukaan lukien R-thread ja T-thread) on valmistettu tiukasti ISO 10208- ja ASTM-standardien mukaisesti. Käytämme lujaa-saumatonta teräsputkia varmistaaksemme erinomaisen veto- ja myötörajan vaativissa kaivos- ja tunnelointiprojekteissa.
K: Miksi SDA-pultit ovat tehokkaampia kuin perinteiset kalliopultit murtuneessa maassa?
V: Perinteiset pultit vaativat valmiiksi{0}}poratun reiän, joka usein romahtaa löysässä maassa. SDA-järjestelmä yhdistää porauksen, injektoinnin ja ankkuroinnin yhdeksi toimenpiteeksi. Tämä eliminoi kotelointiputkien tarpeen ja estää porausreiän painumisen, mikä säästää jopa 50 % asennusajasta.
K: Kuinka pallomaiset mutterisi käsittelevät epätasaisia kivipintoja?
V: Tarkasti -suunnitellut pallomaiset mutterimme (kupumutterimme) mahdollistavat 7–10 asteen kulman kompensoinnin, kun ne on yhdistetty kupolilevyihin. Tämä varmistaa, että pultti säilyttää turvallisen, kohtisuoran kuorman jakautumisen, vaikka tunnelin pinta on epäsäännöllinen tai epätasainen.
